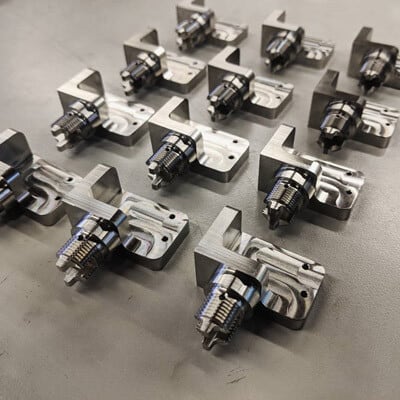

ĐỒ GÁ GIA CÔNG CNC

Đồ gá gia công CNC là loại  jig gá là một trong những phụ kiện quan trọng để giúp cho máy CNC phải đảm bảo độ chính xác gá đặt cao hơn các đồ gá trên máy vạn năng thông thường khác. Để tìm hiểu thêm về nhưng ứng dụng của sản phẩm gá các bạn hãy cùng chúng tôi tìm hiểu những thông tin sau đây:

Cấu tạo của đồ gá gia công CNC

• Bộ phận định vị
• Bộ phần kẹp chặt
• Các cơ cấu truyền lực
• Các cơ cấu hướng dẫn , so dao.
• Các cơ cấu quay và phân độ
• Thân và đế đồ gá.

Cơ cấu định vị và kẹp chặt đồ gá vào máy.

Tác dụng chính của đồ gá gia công CNC

• Khả năng sử dụng đa dạng.
• Thao tác nhanh và đơn giản.
• Cơ cấu kẹp cơ khí.
• Thay đổi dễ dạng các phần tử kẹp.
• Thiết bị kẹp khí nén.
• Độ chính xác cao khi kẹp lại.

Đòi hỏi cao của máy CNC đó chính là sự chính xác vì thế không chấp nhận các sai số, đồ gá được sử dụng trên máy CNC phải đảm bảo độ chính xác, các sai số chuẩn bằng 0, sai số kẹp chặt phải có giá trị nhỏ nhất, điểm đặt của lực phải tránh gây biến dạng cho chi tiết gia công được tốt nhất.

Một trong những ưu điểm mà đồ gá mang lại chính là có độ cứng vững và lớn hơn các máy CNC đặc biệt không được làm giảm độ cứng vững của hệ thống công nghệ khi sử dụng.

Riêng đồ gá sử dụng trên máy CNC phải được cấu tạo từ thép hợp kim để đảm bảo sự định hướng hoàn toàn của chi tiết gia công, có nghĩa là phải hạn chế tất cả các bậc tự do khi định vị đồ gá trên máy CNC.

Chi tiết gia công cơ khí trên máy CNC đa số đều ảnh hưởng đến kết cấu của đồ gá, do đó chi tiết gia công phải có những bề mặt chuẩn tốt đảm bảo độ chính xác và độ ổn định của đồ gá đặt, bề mặt thuận tiện cho việc kẹp chặt, không gây biến dạng chi tiết.

Các loại đồ gá được sử dụng nhiều trên máy CNC :

• Đồ gá lắp ghép điều chỉnh.
• Đồ gá chuyên dùng.
• Đồ gá vạn năng không điều chỉnh.
• Đồ gá vạn năng điều chỉnh.
• Đồ gá chuyên dùng điều chỉnh.
• Đồ gá vạn năng lắp ghép.

Để hạn chế sức lao động và nhân lực sử dụng người khi thực hiện trên máy CNC, cũng như đảm bảo thời gian và độ chính xác thì Đồ gá được đưa vào sử dụng nhiều hơn

Đồ gá theo máy

Đồ gá tiện CNC:

Theo chức năng đồ gá tiện có thể là:

• • Phôi có chuyển động quay (đồ gá mâm cặp, đồ gá nối với trục chính của máy tiện thông qua lỗ côn của trục chính).
  • Phôi cố định, dao quay (đồ gá lắp trên sống trượt của bàn máy tiện).
  • Đồ gá dao (cơ cấu chép hình, cơ cấu rút dao nhanh).
  • Đồ gá lắp trên hai mũi tâm của máy tiện như trục gá.
  • Đối với các đồ gá lắp chặt vào trục chính của máy tiện và có chuyển động quay thì khi thiết kế chú ý biện pháp bảo vệ máy, biện pháp an toàn cho công nhân. Cụ thể cần chú ý lực ly tâm, đảm bảo cân bằng động và các chi tiết của đồ gá không có cạnh sắc.
  • Kết cấu cụ thể của đồ gá trên như sau:
  • Đồ gá nối với trục chính của máy gồm cơ cấu định vị phôi, cơ cấu kẹp chặt phôi, thân gá, bộ phận lắp với máy tiện, cơ cấu phân độ.

Đồ gá dao gồm bàn dao vạn năng, đầu rơvolve, bàn dao chép hình, cơ cấu rút dao nhanh khi tiện ren.

Đồ gá phay:

Khi phay, lực cắt lớn, cắt gián đoạn nên rung động lớn, vì thế đồ gá phay phải đủ độ cứng vững. Kết cấu đồ gá phay gồm: cơ cấu định vị, cơ cấu kẹp chặt, cơ cấu so dao, cơ cấu phân độ, cơ cấu chép hình, cơ cấu gá đặt đồ gá với bàn máy (then dẫn hướng và bu lông kẹp chặt đồ gá với rãnh chữ T của bàn máy)

• Phôi có chuyển động quay (đồ gá mâm cặp, đồ gá nối với trục chính của máy tiện thông qua lỗ côn của trục chính).
• Phôi cố định, dao quay (đồ gá lắp trên sống trượt của bàn máy tiện).
• Đồ gá dao (cơ cấu chép hình, cơ cấu rút dao nhanh).

Đồ gá nối với trục chính của máy gồm cơ cấu định vị phôi, cơ cấu kẹp chặt phôi, thân gá, bộ phận lắp với máy tiện, cơ cấu phân độ.

Đồ gá khoan:

Đồ gá khoan được dùng trên máy khoan để xác định vị trí tương quan giữa phôi và dụng cụ cắt, đồng thời kẹp chặt phôi để gia công lỗ như khoan, khoét hoặc doa. Ngoài đồ gá còn có các loại dụng cụ phụ để kẹp chặt dao như mang ranh, đầu kẹp nhanh, đầu kẹp ta rô. Đồ gá khoan thường hạn chế cả 6 bậc tự do của chi tiết để xác định đúng lỗ tâm của chi tiết gia công.

Đồ gá phay:

Khi phay, lực cắt lớn, cắt gián đoạn nên rung động lớn, vì thế đồ gá phay phải đủ độ cứng vững. Kết cấu đồ gá phay gồm: cơ cấu định vị, cơ cấu kẹp chặt, cơ cấu so dao, cơ cấu phân độ, cơ cấu chép hình, cơ cấu gá đặt đồ gá với bàn máy (then dẫn hướng và bu lông kẹp chặt đồ gá với rãnh chữ T của bàn máy)

Đồ gá mài CNC

Đồ gá mài cà thường có 2 loại

• Mài phẳng: Chi tiết phẳng có thể gá trực tiếp trên bàn từ. Chi tiết trục, chi tiết phức tạp thì dùng đồ gá đặt trên bàn từ.
• Mài tròn trong: trong trường hợp này ta dùng mũi tâm kẹp tốc.
